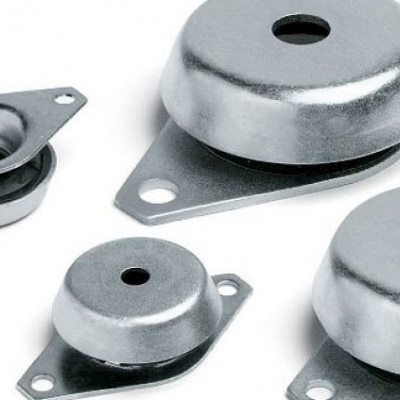

Bilinen ismi ince belli titreşim takozudur. Genellikle iklimlendirme sektöründe yaygın olarak kullanılır. Yüke karşı dikey ve yatay deplasmanda yüksek dayanım gösterir. Paslanmaz, elektrik geçirimsiz,
sert ve yumuşak olarak imalatları mevcuttur. Yapısından dolayı titreşim olan bölgelerde optimum fayda sağlar. Aşağıdaki ölçü listemizde standart olarak imalatını yaptığımız ürünlerimiz mevcuttur.
Listede olmayan ürünlerimiz ve özel imalat gerektiren ölçüleriniz var ise firmamız ile ekstra olarak iletişime geçebilirsiniz. Listemizdeki cıvata metrikleri müşteri talepleri doğrultusunda değiştirilebilir.
Açıklama
Armut (Parabolik) tip titreşim vibrasyon takozları stoklarımızda mevcuttur. Yüke karşı dikey, yatay ve paralel olarak kullanılabilmektedir. Darbe, titreşim, sarsıntı gibi faktörlerde maksimum dayanım gösterir. Maruz kaldığı kuvvet derecesine göre de imalat yapılabilen bu ürünler NBR, EPDM, NR olarak da üretilebilir. Talep edildiği taktirde cıvata boyu da uzatılabilen ve kısaltılabilen bu ürün, erkek tarafı olan cıvatası dişi olarak da imal edilebilmektedir. Kesik armut tip denilen tam parabolik olmayan, ucu düz olan ürünümüz de listelenmiştir. Listemizde stok ve kalıp olarak elimizde var olan ölçüler verilmiştir. Listemizde olmayan özel imalat ölçüleriniz için firmamız ile iletişime geçebilirsiniz.
ARMUT TİP (PARABOLİK) TİTREŞİM TAKOZU
| ÇAP |
YÜKSEKLİK |
CİVATA ÇAPI |
CİVATA BOYU |
| 40mm |
43mm |
m10 |
28mm |
| 35mm |
35mm |
m8/6 |
18mm |
| 30mm |
32mm |
m10 |
28mm |
| 100mm |
95mm |
m16 |
42mm |
| 95mm |
83mm |
m16 |
42mm |
| 52mm |
28mm |
m10 |
28mm |
| 60mm |
60mm |
m10/12 |
37mm |
| 30mm |
36mm |
m10 |
18mm |
| 30mm |
30mm |
m8/6 |
18mm |
| 45mm |
45mm |
m10 |
28mm |
| 50mm |
60mm |
m10 |
28mm |
| 16mm |
16mm |
m6 |
18mm |
| 45mm |
30mm |
m8/6 |
18mm |
| 28mm |
30mm |
m8/6 |
18mm |
| 40mm |
16mm |
m10/8 |
28mm |
| 22mm |
15mm |
m6 |
16mm |
| 125mm |
100mm |
m16 |
42mm |
| 50mm |
58mm |
m8/10 |
18mm |
| 25mm |
17mm |
m8 |
18mm |
KESİK ARMUT TİP (PARABOLİK) TİTREŞİM TAKOZU
| ÇAP |
YÜKSEKLİK |
CİVATA ÇAPI |
CİVATA BOYU |
| 25mm |
10mm |
m8 |
18mm |
| 27mm |
10mm |
m8 |
18mm |
| 22mm |
14mm |
m6 |
16mm |
| 15mm |
10mm |
m6 |
16mm |
| 30mm |
22mm |
m8 |
18mm |
| 70mm |
60mm |
m12/14 |
32mm |
| 30mm |
37mm |
m8 |
20mm |
| 23mm |
25mm |
m8 |
20mm |
| 20mm |
10mm |
m6 |
18mm |
| 20mm |
20mm |
m6 |
18mm |
| 43mm |
55mm |
m10 |
18mm |
| 50mm |
35mm |
m10 |
28mm |
| 55mm |
35mm |
m10 |
28mm
|
B TİPİ TİTREŞİM VİBRASYON TAKOZU
Açıklama
Bir tarafı civatalı diğer tarafı somunlu olan titreşim takozu, diğer adı ile vibrasyon takozudur. Sarsıntılı iki parçayı yada tek tarafı stabil diğer tarafı sarsıntılı parçaların arasına takılan B Tipi Titreşim Takozu, arada kalarak var olan sarsıntıyı sönümler ve nominal kullanım sağlar. Birçok sektörde kullanımı görülmektedir.
Talebe göre paslanmaz, sert, yumuşak ve elektrik geçirimsiz olarak yapılabilmektedir. Metrik civataları imalat esnasında standart ölçüden değiştirilebilir ve civata, somun yükseklikleri kalıp doğrultusunda ayarlanabilir. Aşağıdaki listemizde imalatını yapmış olduğumuz ürünlerimiz yer almaktadır. Liste dışı, yani standart dışı ölçüleriniz var ise imal edilebilmektedir.
'B' Tipi Titreşim Takozu ölçü listesi şöyledir ;
ÖRNEK OLARAK : 10mm (Çap 'D') x 5mm (Yükseklik 'H') x m4 (Metrik civata ('G') ;
Ölçüler milimetre cinsindendir.
| ÇAP (D) |
YÜKSEKLİK (H) |
CİVATA ÇAPI (G) |
CİVATA BOYU (h) |
| 10mm |
5mm |
m4 |
8mm |
| 10mm |
8mm |
m4 |
8mm |
| 10mm |
10mm |
m4 |
8mm |
| 10mm |
13mm |
m4 |
8mm |
| 10mm |
15mm |
m4 |
8mm |
| 10mm |
20mm |
m4 |
8mm |
| 15mm |
5mm |
m4/6 |
8mm |
| 15mm |
8mm |
m4/6 |
8mm |
| 15mm |
10mm |
m4/6 |
8mm |
| 15mm |
15mm |
m4/6 |
8mm |
| 15mm |
20mm |
m4/6 |
8mm |
| 20mm |
10mm |
m6 |
16mm |
| 20mm |
15mm |
m6 |
16mm |
| 20mm |
20mm |
m6 |
16mm |
| 20mm |
25mm |
m6 |
16mm |
| 20mm |
30mm |
m6 |
16mm |
| 25mm |
10mm |
m6 |
18mm |
| 25mm |
15mm |
m6 |
18mm |
| 25mm |
20mm |
m6 |
18mm |
| 25mm |
25mm |
m6 |
18mm |
| 25mm |
30mm |
m6 |
18mm |
| 30mm |
10mm |
m8 |
18mm |
| 30mm |
15mm |
m8 |
18mm |
| 30mm |
20mm |
m8 |
18mm |
| 30mm |
25mm |
m8 |
18mm |
| 30mm |
30mm |
m8 |
18mm |
| 30mm |
35mm |
m8 |
18mm |
| 30mm |
40mm |
m8 |
18mm |
| 40mm |
10mm |
m8/10 |
18mm |
| 40mm |
15mm |
m8/10 |
18mm |
| 40mm |
20mm |
m8/10 |
18mm |
| 40mm |
25mm |
m8/10 |
18mm |
| 40mm |
30mm |
m8/10 |
18mm |
| 40mm |
35mm |
m8/10 |
18mm |
| 40mm |
40mm |
m8/10 |
18mm |
| 40mm |
45mm |
m8/10 |
18mm |
| 40mm |
50mm |
m8/10 |
18mm |
| 50mm |
10mm |
m10 |
28mm |
| 50mm |
15mm |
m10 |
28mm |
| 50mm |
20mm |
m10 |
28mm |
| 50mm |
25mm |
m10 |
28mm |
| 50mm |
30mm |
m10 |
28mm |
| 50mm |
35mm |
m10 |
28mm |
| 50mm |
40mm |
m10 |
28mm |
| 50mm |
45mm |
m10 |
28mm |
| 50mm |
50mm |
m10 |
28mm |
| 50mm |
55mm |
m10 |
28mm |
| 50mm |
60mm |
m10 |
28mm |
| 50mm |
65mm |
m10 |
28mm |
| 50mm |
70mm |
m10 |
28mm |
| 50mm |
75mm |
m10 |
28mm |
| 50mm |
80mm |
m10 |
28mm |
| 55mm |
20mm |
m10 |
28mm |
| 55mm |
25mm |
m10 |
28mm |
| 55mm |
30mm |
m10 |
28mm |
| 55mm |
35mm |
m10 |
28mm |
| 60mm |
10mm |
m10 |
28mm |
| 60mm |
15mm |
m10 |
28mm |
| 60mm |
20mm |
m10 |
28mm |
| 60mm |
25mm |
m10 |
28mm |
| 60mm |
30mm |
m10 |
28mm |
| 60mm |
35mm |
m10 |
28mm |
| 60mm |
40mm |
m10 |
28mm |
| 60mm |
45mm |
m10 |
28mm |
| 60mm |
50mm |
m10 |
28mm |
| 60mm |
55mm |
m10 |
28mm |
| 60mm |
60mm |
m10 |
28mm |
| 65mm |
20mm |
m10 |
28mm |
| 65mm |
25mm |
m10 |
28mm |
| 65mm |
30mm |
m10 |
28mm |
| 65mm |
35mm |
m10 |
28mm |
| 65mm |
40mm |
m10 |
28mm |
| 70mm |
20mm |
m10/12 |
37mm |
| 70mm |
25mm |
m10/12 |
37mm |
| 70mm |
30mm |
m10/12 |
37mm |
| 70mm |
35mm |
m10/12 |
37mm |
| 70mm |
40mm |
m10/12 |
37mm |
| 70mm |
45mm |
m10/12 |
37mm |
| 70mm |
50mm |
m10/12 |
37mm |
| 70mm |
55mm |
m10/12 |
37mm |
| 70mm |
60mm |
m10/12 |
37mm |
| 70mm |
65mm |
m10/12 |
37mm |
| 70mm |
70mm |
m10/12 |
37mm |
| 75mm |
20mm |
m12/14 |
37mm |
| 75mm |
25mm |
m12/14 |
37mm |
| 75mm |
30mm |
m12/14 |
37mm |
| 75mm |
35mm |
m12/14 |
37mm |
| 75mm |
40mm |
m12/14 |
37mm |
| 75mm |
45mm |
m12/14 |
37mm |
| 75mm |
50mm |
m12/14 |
37mm |
| 75mm |
55mm |
m12/14 |
37mm |
| 75mm |
60mm |
m12/14 |
37mm |
| 80mm |
25mm |
m12/14 |
37mm |
| 80mm |
30mm |
m12/14 |
37mm |
| 80mm |
35mm |
m12/14 |
37mm |
| 80mm |
40mm |
m12/14 |
37mm |
| 80mm |
45mm |
m12/14 |
37mm |
| 80mm |
50mm |
m12/14 |
37mm |
| 80mm |
55mm |
m12/14 |
37mm |
| 80mm |
60mm |
m12/14 |
37mm |
| 80mm |
65mm |
m12/14 |
37mm |
| 80mm |
70mm |
m12/14 |
37mm |
| 80mm |
80mm |
m12/14 |
37mm |
| 80mm |
90mm |
m12/14 |
37mm |
| 80mm |
100mm |
m12/14 |
37mm |
| 100mm |
25mm |
m16 |
42mm |
| 100mm |
30mm |
m16 |
42mm |
| 100mm |
35mm |
m16 |
42mm |
| 100mm |
40mm |
m16 |
42mm |
| 100mm |
45mm |
m16 |
42mm |
| 100mm |
50mm |
m16 |
42mm |
| 100mm |
55mm |
m16 |
42mm |
| 100mm |
60mm |
m16 |
42mm |
| 100mm |
65mm |
m16 |
42mm |
| 100mm |
70mm |
m16 |
42mm |
| 100mm |
75mm |
m16 |
42mm |
| 100mm |
80mm |
m16 |
42mm |
| 100mm |
85mm |
m16 |
42mm |
| 100mm |
90mm |
m16 |
42mm |
| 100mm |
95mm |
m16 |
42mm |
| 100mm |
100mm |
m16 |
42mm |
| 120mm |
30mm |
m16/20 |
47mm |
| 120mm |
35mm |
m16/20 |
47mm |
| 120mm |
40mm |
m16/20 |
47mm |
| 120mm |
45mm |
m16/20 |
47mm |
| 120mm |
50mm |
m16/20 |
47mm |
| 120mm |
55mm |
m16/20 |
47mm |
| 120mm |
60mm |
m16/20 |
47mm |
| 120mm |
70mm |
m16/20 |
47mm |
| 120mm |
80mm |
m16/20 |
47mm |
| 120mm |
90mm |
m16/20 |
47mm |
| 120mm |
100mm |
m16/20 |
47mm |
| 120mm |
120mm |
m16/20 |
47mm |
| 140mm |
40mm |
m20 |
47mm |
| 140mm |
50mm |
m20 |
47mm |
| 140mm |
60mm |
m20 |
47mm |
| 140mm |
70mm |
m20 |
47mm |
| 150mm |
50mm |
m20 |
47mm |
| 150mm |
60mm |
m20 |
47mm |
| 150mm |
70mm |
m20 |
47mm |
| 150mm |
75mm |
m20 |
47mm |
| 200mm |
50mm |
m20 |
47mm |
| 200mm |
60mm |
m20 |
47mm |
| 200mm |
70mm |
m20 |
47mm |
| 200mm |
80mm |
m20 |
47mm |
| 200mm |
90mm |
m20 |
47mm |
| 200mm |
100mm |
m20 |
47mm |
C TİPİ TİTREŞİM VİBRASYON TAKOZU
Açıklama
Her iki tarafı somunlu olan titreşim takozu, diğer adı ile vibrasyon takozudur. Sarsıntılı iki parçayı yada tek tarafı stabil diğer tarafı sarsıntılı parçaların arasına takılan C Tipi Titreşim Takozu, arada kalarak var olan sarsıntıyı sönümler ve nominal kullanım sağlar. Birçok sektörde kullanımı görülmektedir.
Talebe göre paslanmaz, sert, yumuşak ve elektrik geçirimsiz olarak yapılabilmektedir. Metrik civataları imalat esnasında standart ölçüden değiştirilebilir ve somun çapları kalıp doğrultusunda ayarlanabilir. Aşağıdaki listemizde imalatını yapmış olduğumuz ürünlerimiz yer almaktadır. Liste dışı, yani standart dışı ölçüleriniz var ise imal edilebilmektedir.
'C' Tipi Titreşim Takozu ölçü listesi şöyledir ;
ÖRNEK OLARAK : 10mm (Çap 'D') x 5mm (Yükseklik 'H') x m4 (Somun çapı ('G') ;
Ölçüler milimetre cinsindendir.
| ÇAP (D) |
YÜKSEKLİK (H) |
SOMUN ÇAPI (G) |
|
| 10mm |
5mm |
m4 |
|
| 10mm |
8mm |
m4 |
|
| 10mm |
10mm |
m4 |
|
| 10mm |
13mm |
m4 |
|
| 10mm |
15mm |
m4 |
|
| 10mm |
20mm |
m4 |
|
| 15mm |
5mm |
m4/6 |
|
| 15mm |
8mm |
m4/6 |
|
| 15mm |
10mm |
m4/6 |
|
| 15mm |
15mm |
m4/6 |
|
| 15mm |
20mm |
m4/6 |
|
| 20mm |
10mm |
m6 |
|
| 20mm |
15mm |
m6 |
|
| 20mm |
20mm |
m6 |
|
| 20mm |
25mm |
m6 |
|
| 20mm |
30mm |
m6 |
|
| 25mm |
10mm |
m6 |
|
| 25mm |
15mm |
m6 |
|
| 25mm |
20mm |
m6 |
|
| 25mm |
25mm |
m6 |
|
| 25mm |
30mm |
m6 |
|
| 30mm |
10mm |
m8 |
|
| 30mm |
15mm |
m8 |
|
| 30mm |
20mm |
m8 |
|
| 30mm |
25mm |
m8 |
|
| 30mm |
30mm |
m8 |
|
| 30mm |
35mm |
m8 |
|
| 30mm |
40mm |
m8 |
|
| 40mm |
10mm |
m8/10 |
|
| 40mm |
15mm |
m8/10 |
|
| 40mm |
20mm |
m8/10 |
|
| 40mm |
25mm |
m8/10 |
|
| 40mm |
30mm |
m8/10 |
|
| 40mm |
35mm |
m8/10 |
|
| 40mm |
40mm |
m8/10 |
|
| 40mm |
45mm |
m8/10 |
|
| 40mm |
50mm |
m8/10 |
|
| 50mm |
10mm |
m10 |
|
| 50mm |
15mm |
m10 |
|
| 50mm |
20mm |
m10 |
|
| 50mm |
25mm |
m10 |
|
| 50mm |
30mm |
m10 |
|
| 50mm |
35mm |
m10 |
|
| 50mm |
40mm |
m10 |
|
| 50mm |
45mm |
m10 |
|
| 50mm |
50mm |
m10 |
|
| 50mm |
55mm |
m10 |
|
| 50mm |
60mm |
m10 |
|
| 50mm |
65mm |
m10 |
|
| 50mm |
70mm |
m10 |
|
| 50mm |
75mm |
m10 |
|
| 50mm |
80mm |
m10 |
|
| 55mm |
20mm |
m10 |
|
| 55mm |
25mm |
m10 |
|
| 55mm |
30mm |
m10 |
|
| 55mm |
35mm |
m10 |
|
| 60mm |
10mm |
m10 |
|
| 60mm |
15mm |
m10 |
|
| 60mm |
20mm |
m10 |
|
| 60mm |
25mm |
m10 |
|
| 60mm |
30mm |
m10 |
|
| 60mm |
35mm |
m10 |
|
| 60mm |
40mm |
m10 |
|
| 60mm |
45mm |
m10 |
|
| 60mm |
50mm |
m10 |
|
| 60mm |
55mm |
m10 |
|
| 60mm |
60mm |
m10 |
|
| 65mm |
20mm |
m10 |
|
| 65mm |
25mm |
m10 |
|
| 65mm |
30mm |
m10 |
|
| 65mm |
35mm |
m10 |
|
| 65mm |
40mm |
m10 |
|
| 70mm |
20mm |
m10/12 |
|
| 70mm |
25mm |
m10/12 |
|
| 70mm |
30mm |
m10/12 |
|
| 70mm |
35mm |
m10/12 |
|
| 70mm |
40mm |
m10/12 |
|
| 70mm |
45mm |
m10/12 |
|
| 70mm |
50mm |
m10/12 |
|
| 70mm |
55mm |
m10/12 |
|
| 70mm |
60mm |
m10/12 |
|
| 70mm |
65mm |
m10/12 |
|
| 70mm |
70mm |
m10/12 |
|
| 75mm |
20mm |
m12/14 |
|
| 75mm |
25mm |
m12/14 |
|
| 75mm |
30mm |
m12/14 |
|
| 75mm |
35mm |
m12/14 |
|
| 75mm |
40mm |
m12/14 |
|
| 75mm |
45mm |
m12/14 |
|
| 75mm |
50mm |
m12/14 |
|
| 75mm |
55mm |
m12/14 |
|
| 75mm |
60mm |
m12/14 |
|
| 80mm |
25mm |
m12/14 |
|
| 80mm |
30mm |
m12/14 |
|
| 80mm |
35mm |
m12/14 |
|
| 80mm |
40mm |
m12/14 |
|
| 80mm |
45mm |
m12/14 |
|
| 80mm |
50mm |
m12/14 |
|
| 80mm |
55mm |
m12/14 |
|
| 80mm |
60mm |
m12/14 |
|
| 80mm |
65mm |
m12/14 |
|
| 80mm |
70mm |
m12/14 |
|
| 80mm |
80mm |
m12/14 |
|
| 80mm |
90mm |
m12/14 |
|
| 80mm |
100mm |
m12/14 |
|
| 100mm |
25mm |
m16 |
|
| 100mm |
30mm |
m16 |
|
| 100mm |
35mm |
m16 |
|
| 100mm |
40mm |
m16 |
|
| 100mm |
45mm |
m16 |
|
| 100mm |
50mm |
m16 |
|
| 100mm |
55mm |
m16 |
|
| 100mm |
60mm |
m16 |
|
| 100mm |
65mm |
m16 |
|
| 100mm |
70mm |
m16 |
|
| 100mm |
75mm |
m16 |
|
| 100mm |
80mm |
m16 |
|
| 100mm |
85mm |
m16 |
|
| 100mm |
90mm |
m16 |
|
| 100mm |
95mm |
m16 |
|
| 100mm |
100mm |
m16 |
|
| 120mm |
30mm |
m16/20 |
|
| 120mm |
35mm |
m16/20 |
|
| 120mm |
40mm |
m16/20 |
|
| 120mm |
45mm |
m16/20 |
|
| 120mm |
50mm |
m16/20 |
|
| 120mm |
55mm |
m16/20 |
|
| 120mm |
60mm |
m16/20 |
|
| 120mm |
70mm |
m16/20 |
|
| 120mm |
80mm |
m16/20 |
|
| 120mm |
90mm |
m16/20 |
|
| 120mm |
100mm |
m16/20 |
|
| 120mm |
120mm |
m16/20 |
|
| 140mm |
40mm |
m20 |
|
| 140mm |
50mm |
m20 |
|
| 140mm |
60mm |
m20 |
|
| 140mm |
70mm |
m20 |
|
| 150mm |
50mm |
m20 |
|
| 150mm |
60mm |
m20 |
|
| 150mm |
70mm |
m20 |
|
| 150mm |
75mm |
m20 |
|
| 200mm |
50mm |
m20 |
|
| 200mm |
60mm |
m20 |
|
| 200mm |
70mm |
m20 |
|
| 200mm |
80mm |
m20 |
|
| 200mm |
90mm |
m20 |
|
| 200mm |
100mm |
m20 |
D TİPİ TİTREŞİM VİBRASYON TAKOZU
Açıklama
Bir tarafı civatalı diğer tarafı kauçuk olan titreşim takozu, diğer adı ile vibrasyon takozudur. Genellikle makine ayağı ve sarsıntı olan kaidelerde ayak takozu olarak kullanılır. Var olan sarsıntıyı sönümler ve nominal kullanım sağlar. Birçok sektörde kullanımı görülmektedir.
Talebe göre paslanmaz, sert, yumuşak ve elektrik geçirimsiz olarak yapılabilmektedir. Metrik civataları imalat esnasında standart ölçüden değiştirilebilir ve civata, somun yükseklikleri kalıp doğrultusunda ayarlanabilir. Aşağıdaki listemizde imalatını yapmış olduğumuz ürünlerimiz yer almaktadır. Liste dışı, yani standart dışı ölçüleriniz var ise imal edilebilmektedir.
'D' Tipi Titreşim Takozu ölçü listesi şöyledir ;
ÖRNEK OLARAK : 10mm (Çap 'D') x 5mm (Yükseklik 'H') x m4 (Metrik civata ('G') ;
Ölçüler milimetre cinsindendir.
| ÇAP (D) |
YÜKSEKLİK (H) |
CİVATA ÇAPI (G) |
CİVATA BOYU (h) |
| 10mm |
5mm |
m4 |
8mm |
| 10mm |
8mm |
m4 |
8mm |
| 10mm |
10mm |
m4 |
8mm |
| 10mm |
13mm |
m4 |
8mm |
| 10mm |
15mm |
m4 |
8mm |
| 10mm |
20mm |
m4 |
8mm |
| 15mm |
5mm |
m4/6 |
8mm |
| 15mm |
8mm |
m4/6 |
8mm |
| 15mm |
10mm |
m4/6 |
8mm |
| 15mm |
15mm |
m4/6 |
8mm |
| 15mm |
20mm |
m4/6 |
8mm |
| 20mm |
10mm |
m6 |
16mm |
| 20mm |
15mm |
m6 |
16mm |
| 20mm |
20mm |
m6 |
16mm |
| 20mm |
25mm |
m6 |
16mm |
| 20mm |
30mm |
m6 |
16mm |
| 25mm |
10mm |
m6 |
18mm |
| 25mm |
15mm |
m6 |
18mm |
| 25mm |
20mm |
m6 |
18mm |
| 25mm |
25mm |
m6 |
18mm |
| 25mm |
30mm |
m6 |
18mm |
| 30mm |
10mm |
m8 |
18mm |
| 30mm |
15mm |
m8 |
18mm |
| 30mm |
20mm |
m8 |
18mm |
| 30mm |
25mm |
m8 |
18mm |
| 30mm |
30mm |
m8 |
18mm |
| 30mm |
35mm |
m8 |
18mm |
| 30mm |
40mm |
m8 |
18mm |
| 40mm |
10mm |
m8/10 |
18mm |
| 40mm |
15mm |
m8/10 |
18mm |
| 40mm |
20mm |
m8/10 |
18mm |
| 40mm |
25mm |
m8/10 |
18mm |
| 40mm |
30mm |
m8/10 |
18mm |
| 40mm |
35mm |
m8/10 |
18mm |
| 40mm |
40mm |
m8/10 |
18mm |
| 40mm |
45mm |
m8/10 |
18mm |
| 40mm |
50mm |
m8/10 |
18mm |
| 50mm |
10mm |
m10 |
28mm |
| 50mm |
15mm |
m10 |
28mm |
| 50mm |
20mm |
m10 |
28mm |
| 50mm |
25mm |
m10 |
28mm |
| 50mm |
30mm |
m10 |
28mm |
| 50mm |
35mm |
m10 |
28mm |
| 50mm |
40mm |
m10 |
28mm |
| 50mm |
45mm |
m10 |
28mm |
| 50mm |
50mm |
m10 |
28mm |
| 50mm |
55mm |
m10 |
28mm |
| 50mm |
60mm |
m10 |
28mm |
| 50mm |
65mm |
m10 |
28mm |
| 50mm |
70mm |
m10 |
28mm |
| 50mm |
75mm |
m10 |
28mm |
| 50mm |
80mm |
m10 |
28mm |
| 55mm |
20mm |
m10 |
28mm |
| 55mm |
25mm |
m10 |
28mm |
| 55mm |
30mm |
m10 |
28mm |
| 55mm |
35mm |
m10 |
28mm |
| 60mm |
10mm |
m10 |
28mm |
| 60mm |
15mm |
m10 |
28mm |
| 60mm |
20mm |
m10 |
28mm |
| 60mm |
25mm |
m10 |
28mm |
| 60mm |
30mm |
m10 |
28mm |
| 60mm |
35mm |
m10 |
28mm |
| 60mm |
40mm |
m10 |
28mm |
| 60mm |
45mm |
m10 |
28mm |
| 60mm |
50mm |
m10 |
28mm |
| 60mm |
55mm |
m10 |
28mm |
| 60mm |
60mm |
m10 |
28mm |
| 65mm |
20mm |
m10 |
28mm |
| 65mm |
25mm |
m10 |
28mm |
| 65mm |
30mm |
m10 |
28mm |
| 65mm |
35mm |
m10 |
28mm |
| 65mm |
40mm |
m10 |
28mm |
| 70mm |
20mm |
m10/12 |
37mm |
| 70mm |
25mm |
m10/12 |
37mm |
| 70mm |
30mm |
m10/12 |
37mm |
| 70mm |
35mm |
m10/12 |
37mm |
| 70mm |
40mm |
m10/12 |
37mm |
| 70mm |
45mm |
m10/12 |
37mm |
| 70mm |
50mm |
m10/12 |
37mm |
| 70mm |
55mm |
m10/12 |
37mm |
| 70mm |
60mm |
m10/12 |
37mm |
| 70mm |
65mm |
m10/12 |
37mm |
| 70mm |
70mm |
m10/12 |
37mm |
| 75mm |
20mm |
m12/14 |
37mm |
| 75mm |
25mm |
m12/14 |
37mm |
| 75mm |
30mm |
m12/14 |
37mm |
| 75mm |
35mm |
m12/14 |
37mm |
| 75mm |
40mm |
m12/14 |
37mm |
| 75mm |
45mm |
m12/14 |
37mm |
| 75mm |
50mm |
m12/14 |
37mm |
| 75mm |
55mm |
m12/14 |
37mm |
| 75mm |
60mm |
m12/14 |
37mm |
| 80mm |
25mm |
m12/14 |
37mm |
| 80mm |
30mm |
m12/14 |
37mm |
| 80mm |
35mm |
m12/14 |
37mm |
| 80mm |
40mm |
m12/14 |
37mm |
| 80mm |
45mm |
m12/14 |
37mm |
| 80mm |
50mm |
m12/14 |
37mm |
| 80mm |
55mm |
m12/14 |
37mm |
| 80mm |
60mm |
m12/14 |
37mm |
| 80mm |
65mm |
m12/14 |
37mm |
| 80mm |
70mm |
m12/14 |
37mm |
| 80mm |
80mm |
m12/14 |
37mm |
| 80mm |
90mm |
m12/14 |
37mm |
| 80mm |
100mm |
m12/14 |
37mm |
| 100mm |
25mm |
m16 |
42mm |
| 100mm |
30mm |
m16 |
42mm |
| 100mm |
35mm |
m16 |
42mm |
| 100mm |
40mm |
m16 |
42mm |
| 100mm |
45mm |
m16 |
42mm |
| 100mm |
50mm |
m16 |
42mm |
| 100mm |
55mm |
m16 |
42mm |
| 100mm |
60mm |
m16 |
42mm |
| 100mm |
65mm |
m16 |
42mm |
| 100mm |
70mm |
m16 |
42mm |
| 100mm |
75mm |
m16 |
42mm |
| 100mm |
80mm |
m16 |
42mm |
| 100mm |
85mm |
m16 |
42mm |
| 100mm |
90mm |
m16 |
42mm |
| 100mm |
95mm |
m16 |
42mm |
| 100mm |
100mm |
m16 |
42mm |
| 120mm |
30mm |
m16/20 |
47mm |
| 120mm |
35mm |
m16/20 |
47mm |
| 120mm |
40mm |
m16/20 |
47mm |
| 120mm |
45mm |
m16/20 |
47mm |
| 120mm |
50mm |
m16/20 |
47mm |
| 120mm |
55mm |
m16/20 |
47mm |
| 120mm |
60mm |
m16/20 |
47mm |
| 120mm |
70mm |
m16/20 |
47mm |
| 120mm |
80mm |
m16/20 |
47mm |
| 120mm |
90mm |
m16/20 |
47mm |
| 120mm |
100mm |
m16/20 |
47mm |
| 120mm |
120mm |
m16/20 |
47mm |
| 140mm |
40mm |
m20 |
47mm |
| 140mm |
50mm |
m20 |
47mm |
| 140mm |
60mm |
m20 |
47mm |
| 140mm |
70mm |
m20 |
47mm |
| 150mm |
50mm |
m20 |
47mm |
| 150mm |
60mm |
m20 |
47mm |
| 150mm |
70mm |
m20 |
47mm |
| 150mm |
75mm |
m20 |
47mm |
| 200mm |
50mm |
m20 |
47mm |
| 200mm |
60mm |
m20 |
47mm |
| 200mm |
70mm |
m20 |
47mm |
| 200mm |
80mm |
m20 |
47mm |
| 200mm |
90mm |
m20 |
47mm |
| 200mm |
100mm |
m20 |
47mm |
E TİPİ TİTREŞİM VİBRASYON TAKOZU
Açıklama
Bir tarafı somunlu diğer tarafı kauçuk olan titreşim takozu, diğer adı ile vibrasyon takozudur. Genellikle makine ayağı ve sarsıntı olan kaidelerde ayak takozu olarak kullanılır. Var olan sarsıntıyı sönümler ve nominal kullanım sağlar. Birçok sektörde kullanımı görülmektedir.
Talebe göre paslanmaz, sert, yumuşak ve elektrik geçirimsiz olarak yapılabilmektedir. Metrik civataları imalat esnasında standart ölçüden değiştirilebilir ve civata, somun yükseklikleri kalıp doğrultusunda ayarlanabilir. Aşağıdaki listemizde imalatını yapmış olduğumuz ürünlerimiz yer almaktadır. Liste dışı, yani standart dışı ölçüleriniz var ise imal edilebilmektedir.
'D' Tipi Titreşim Takozu ölçü listesi şöyledir ;
ÖRNEK OLARAK : 10mm (Çap 'D') x 5mm (Yükseklik 'H') x m4 (Metrik somun ('G') ;
Ölçüler milimetre cinsindendir.
| ÇAP (D) |
YÜKSEKLİK (H) |
SOMUN ÇAPI (G) |
|
| 10mm |
5mm |
m4 |
|
| 10mm |
8mm |
m4 |
|
| 10mm |
10mm |
m4 |
|
| 10mm |
13mm |
m4 |
|
| 10mm |
15mm |
m4 |
|
| 10mm |
20mm |
m4 |
|
| 15mm |
5mm |
m4/6 |
|
| 15mm |
8mm |
m4/6 |
|
| 15mm |
10mm |
m4/6 |
|
| 15mm |
15mm |
m4/6 |
|
| 15mm |
20mm |
m4/6 |
|
| 20mm |
10mm |
m6 |
|
| 20mm |
15mm |
m6 |
|
| 20mm |
20mm |
m6 |
|
| 20mm |
25mm |
m6 |
|
| 20mm |
30mm |
m6 |
|
| 25mm |
10mm |
m6 |
|
| 25mm |
15mm |
m6 |
|
| 25mm |
20mm |
m6 |
|
| 25mm |
25mm |
m6 |
|
| 25mm |
30mm |
m6 |
|
| 30mm |
10mm |
m8 |
|
| 30mm |
15mm |
m8 |
|
| 30mm |
20mm |
m8 |
|
| 30mm |
25mm |
m8 |
|
| 30mm |
30mm |
m8 |
|
| 30mm |
35mm |
m8 |
|
| 30mm |
40mm |
m8 |
|
| 40mm |
10mm |
m8/10 |
|
| 40mm |
15mm |
m8/10 |
|
| 40mm |
20mm |
m8/10 |
|
| 40mm |
25mm |
m8/10 |
|
| 40mm |
30mm |
m8/10 |
|
| 40mm |
35mm |
m8/10 |
|
| 40mm |
40mm |
m8/10 |
|
| 40mm |
45mm |
m8/10 |
|
| 40mm |
50mm |
m8/10 |
|
| 50mm |
10mm |
m10 |
|
| 50mm |
15mm |
m10 |
|
| 50mm |
20mm |
m10 |
|
| 50mm |
25mm |
m10 |
|
| 50mm |
30mm |
m10 |
|
| 50mm |
35mm |
m10 |
|
| 50mm |
40mm |
m10 |
|
| 50mm |
45mm |
m10 |
|
| 50mm |
50mm |
m10 |
|
| 50mm |
55mm |
m10 |
|
| 50mm |
60mm |
m10 |
|
| 50mm |
65mm |
m10 |
|
| 50mm |
70mm |
m10 |
|
| 50mm |
75mm |
m10 |
|
| 50mm |
80mm |
m10 |
|
| 55mm |
20mm |
m10 |
|
| 55mm |
25mm |
m10 |
|
| 55mm |
30mm |
m10 |
|
| 55mm |
35mm |
m10 |
|
| 60mm |
10mm |
m10 |
|
| 60mm |
15mm |
m10 |
|
| 60mm |
20mm |
m10 |
|
| 60mm |
25mm |
m10 |
|
| 60mm |
30mm |
m10 |
|
| 60mm |
35mm |
m10 |
|
| 60mm |
40mm |
m10 |
|
| 60mm |
45mm |
m10 |
|
| 60mm |
50mm |
m10 |
|
| 60mm |
55mm |
m10 |
|
| 60mm |
60mm |
m10 |
|
| 65mm |
20mm |
m10 |
|
| 65mm |
25mm |
m10 |
|
| 65mm |
30mm |
m10 |
|
| 65mm |
35mm |
m10 |
|
| 65mm |
40mm |
m10 |
|
| 70mm |
20mm |
m10/12 |
|
| 70mm |
25mm |
m10/12 |
|
| 70mm |
30mm |
m10/12 |
|
| 70mm |
35mm |
m10/12 |
|
| 70mm |
40mm |
m10/12 |
|
| 70mm |
45mm |
m10/12 |
|
| 70mm |
50mm |
m10/12 |
|
| 70mm |
55mm |
m10/12 |
|
| 70mm |
60mm |
m10/12 |
|
| 70mm |
65mm |
m10/12 |
|
| 70mm |
70mm |
m10/12 |
|
| 75mm |
20mm |
m12/14 |
|
| 75mm |
25mm |
m12/14 |
|
| 75mm |
30mm |
m12/14 |
|
| 75mm |
35mm |
m12/14 |
|
| 75mm |
40mm |
m12/14 |
|
| 75mm |
45mm |
m12/14 |
|
| 75mm |
50mm |
m12/14 |
|
| 75mm |
55mm |
m12/14 |
|
| 75mm |
60mm |
m12/14 |
|
| 80mm |
25mm |
m12/14 |
|
| 80mm |
30mm |
m12/14 |
|
| 80mm |
35mm |
m12/14 |
|
| 80mm |
40mm |
m12/14 |
|
| 80mm |
45mm |
m12/14 |
|
| 80mm |
50mm |
m12/14 |
|
| 80mm |
55mm |
m12/14 |
|
| 80mm |
60mm |
m12/14 |
|
| 80mm |
65mm |
m12/14 |
|
| 80mm |
70mm |
m12/14 |
|
| 80mm |
80mm |
m12/14 |
|
| 80mm |
90mm |
m12/14 |
|
| 80mm |
100mm |
m12/14 |
|
| 100mm |
25mm |
m16 |
|
| 100mm |
30mm |
m16 |
|
| 100mm |
35mm |
m16 |
|
| 100mm |
40mm |
m16 |
|
| 100mm |
45mm |
m16 |
|
| 100mm |
50mm |
m16 |
|
| 100mm |
55mm |
m16 |
|
| 100mm |
60mm |
m16 |
|
| 100mm |
65mm |
m16 |
|
| 100mm |
70mm |
m16 |
|
| 100mm |
75mm |
m16 |
|
| 100mm |
80mm |
m16 |
|
| 100mm |
85mm |
m16 |
|
| 100mm |
90mm |
m16 |
|
| 100mm |
95mm |
m16 |
|
| 100mm |
100mm |
m16 |
|
| 120mm |
30mm |
m16/20 |
|
| 120mm |
35mm |
m16/20 |
|
| 120mm |
40mm |
m16/20 |
|
| 120mm |
45mm |
m16/20 |
|
| 120mm |
50mm |
m16/20 |
|
| 120mm |
55mm |
m16/20 |
|
| 120mm |
60mm |
m16/20 |
|
| 120mm |
70mm |
m16/20 |
|
| 120mm |
80mm |
m16/20 |
|
| 120mm |
90mm |
m16/20 |
|
| 120mm |
100mm |
m16/20 |
|
| 120mm |
120mm |
m16/20 |
|
| 140mm |
40mm |
m20 |
|
| 140mm |
50mm |
m20 |
|
| 140mm |
60mm |
m20 |
|
| 140mm |
70mm |
m20 |
|
| 150mm |
50mm |
m20 |
|
| 150mm |
60mm |
m20 |
|
| 150mm |
70mm |
m20 |
|
| 150mm |
75mm |
m20 |
|
| 200mm |
50mm |
m20 |
|
| 200mm |
60mm |
m20 |
|
| 200mm |
70mm |
m20 |
|
| 200mm |
80mm |
m20 |
|
| 200mm |
90mm |
m20 |
|
| 200mm |
100mm |
m20 |
|
KARE KAUÇUK TAKOZ
Açıklama
Kare Kauçuk takoz ismi ile bilinen bu ürünün temel görevi titreşim takozudur. Titreşimin bulunduğu makine, kaide, taşıt ve daha birçok gruba hitap eden kare kauçuk takoz, imalatlarımızın arasında mevcuttur. Çalıştığı ortama göre imal edildiği hamur tipi de değiştirilebilen takozlar SBR, EPDM, NİTRİL (NBR), NEOPREN (CR), Doğal Kauçuk (NR) olarak da imal edilebilmektedir. Maruz kalacağı yük ve titreşim için, içerisine çelik sac takviyesi ile de güçlendirmek mümkündür. Ağırlığa göre dikey ve yatay deplasman sağlayabilen bu ürün liste ölçülerimizin dışında da özel ölçüler ile de imal edilebilmektedir. Paralel kenar, üçgen ve dairesel olarak da imal edilebilmektedir.
Ölçü listemiz ;
Ölçüler mm cinsindendir.
| EN (R) |
BOY (D) |
YÜKSEKLİK (H) |
| 20 |
80 |
25 |
| 26 |
24 |
15 |
| 26 |
80 |
45 |
| 30 |
195 |
30 |
| 34 |
34 |
20 |
| 40 |
40 |
20 |
| 40 |
95 |
15 |
| 50 |
100 |
10 |
| 70 |
110 |
37 |
| 75 |
60 |
30 |
| 80 |
80 |
60 |
| 80 |
120 |
80 |
| 90 |
225 |
60 |
| 90 |
90 |
25 |
| 90 |
165 |
24 |
| 100 |
100 |
20 |
| 100 |
100 |
50 |
| 100 |
150 |
50 |
| 100 |
200 |
20 |
| 100 |
120 |
100 |
| 100 |
165 |
25 |
| 105 |
125 |
30 |
| 110 |
110 |
10 |
| 110 |
150 |
50 |
| 120 |
120 |
80 |
| 120 |
150 |
80 |
| 120 |
120 |
20 |
| 120 |
120 |
50 |
| 150 |
90 |
25 |
| 150 |
150 |
20 |
| 150 |
150 |
30 |
| 150 |
150 |
50 |
| 150 |
200 |
6 |
| 150 |
500 |
30 |
| 200 |
200 |
2 |
| 200 |
200 |
14 |
| 200 |
200 |
20 |
| 200 |
200 |
30 |
| 200 |
200 |
40 |
| 200 |
200 |
50 |
| 220 |
220 |
3 |
| 220 |
300 |
15 |
| 250 |
42 |
20 |
| 250 |
160 |
70 |
| 250 |
250 |
30 |
| 250 |
500 |
65 |
| 250 |
600 |
8 |
| 260 |
170 |
50 |
| 300 |
50 |
6 |
| 300 |
300 |
20 |
| 300 |
300 |
30 |
| 300 |
300 |
40 |
| 300 |
300 |
50 |
| 330 |
360 |
50 |
| 350 |
310 |
15 |
| 400 |
400 |
20 |
| 400 |
400 |
30 |
| 400 |
400 |
40 |
| 500 |
500 |
30 |
VAKUM TİP JENERATÖR TAKOZU
Açıklama
Vakum tip jeneratör takozları adından da bilindiği üzere Jeneratörlerde ayak takozu olarak kullanılmaktadır. Şekli ve yapısı itibariyle yere basımı daha güçlü olan bu takozlar farklı ölçülerde üretilir.
Makinanın ağırlığı, sarsıntı şiddeti gibi unsurlar göz önünde bulundurularak en uygun ölçüde imal edilir. Takozun çalıştığı ortamlar değerlendirilerek; yağlı ortam, sıcak ortam veya açık ortam gibi
yerlerde malzemenin içeriği değiştirilebilir. Örnek olarak NİTRİL (NBR), EPDM, yada NR Doğal Kauçuk olarak imalatı yapılmaktadır. Uzun ömür hedeflenerek imalat edilen bu takozlar ölçü listemiz dışındaki
ölçülerde de imalat edilebilir. Vakum tip jeneratör takozları yeni ve gelişen imalat sektöründe artık rüzgar enerji santrallerinde de kullanılmaya başlanmıştır. RES projelerinde malzeme içeriği değiştirilerek,
daha zorlu ortam koşullarına göre de üretilebilmektedir.
Ölçü listesi verilmiştir ;
Ölçüler mm cinsindendir.
| ÜST ÇAP (D) |
ALT ÇAP (d) |
YÜKSEKLİK (H) |
CİVATA ÇAPI (G) |
| 50 |
70 |
40 |
m10 |
| 70 |
90 |
50 |
m10 |
| 90 |
140 |
70 |
m12 |
| 80 |
100 |
50 |
m12 |
| 100 |
170 |
100 |
m20 |
| 100 |
150 |
100 |
m16 |
| 100 |
150 |
65 |
m16 |
| 85 |
105 |
50 |
m20 |
